系統工程：
自動配料系統
氣力輸送系統
氣力輸送裝置
氣力輸送裝置概述
氣力輸送裝置屬于密相中壓氣力輸送，適用于不易破碎顆粒、粉料物料的輸送。廣泛應用于鑄造、化工、醫藥、糧食的行業。 氣力輸送裝置與輸送管道、球形三通、增壓器、增壓彎頭等組成密封輸送系統，可以配自動控制電控系統，實現整個系統無人控制及配合PLC自動控制。適用物料：氣力輸送裝置屬于密相中壓氣力輸送，適用于不易破碎顆粒、粉料物料的輸送。
應用領域：廣泛應用于食品、橡塑、新材料、鑄造、化工、醫藥、糧食的行業的自動化生產作業。
氣力輸送裝置的輸送方式
利用氣流沿管路輸送散粒物料的裝置。有吸送式、壓送式和混合式三種。其工作原理是利用氣流的動能使散粒物料呈懸浮狀態隨氣流沿管道輸送。
①吸送式。抽風機啟動后，整個系統呈一定的真空度，在壓差作用下空氣流使物料進入吸嘴，并沿輸料管送至卸料處的分離器內,物料從空氣流中分離后由分離器底卸出,氣流經除塵器凈化后再經消聲器排入大氣。優點是供料簡單，能從數處同時吸取物料。但輸送距離短，生產率低。密封性要求高。
②壓送式。鼓風機將空氣壓入輸送管，物料從供料器供入，空氣和物料的混合物沿輸料管被壓送至卸料處,物料經分離器后卸出,空氣經除塵器凈化后排入大氣。特點與吸送式相反,可同時將物料輸送到幾處,輸送距離較長，生產率較高，但結構復雜。
③混合式。為上述兩種形式的組合。
①吸送式。抽風機啟動后，整個系統呈一定的真空度，在壓差作用下空氣流使物料進入吸嘴，并沿輸料管送至卸料處的分離器內,物料從空氣流中分離后由分離器底卸出,氣流經除塵器凈化后再經消聲器排入大氣。優點是供料簡單，能從數處同時吸取物料。但輸送距離短，生產率低。密封性要求高。
②壓送式。鼓風機將空氣壓入輸送管，物料從供料器供入，空氣和物料的混合物沿輸料管被壓送至卸料處,物料經分離器后卸出,空氣經除塵器凈化后排入大氣。特點與吸送式相反,可同時將物料輸送到幾處,輸送距離較長，生產率較高，但結構復雜。
③混合式。為上述兩種形式的組合。
吸送式氣力輸送
這種輸送方式的特點是；
1．可以從幾處同時吸取物料，輸送到一處集中。
2．適宜于堆積面廣，或裝在低處深處物料的輸送。
3．只要有空氣吸入口，就能很容易地把管道伸入到一些狹窄的地方(如料斗下部)，吸取物料進行輸送。
4．在輸送過程中，沒有灰塵飛揚，供料口可以敞開，供料和輸送可以連續進行。
5．由于輸送氣流的壓力低于大氣壓力，水分容易蒸發，所以對水分多的物料比壓氣式容易輸送。
壓送式氣力輸送
這種輸送方式的特點是：
1．將輸料管分叉并安裝切換閥，即可改變輸送路線或同時向幾個地方輸送。
2．因?yàn)檩斔涂諝獾膲毫梢蕴岣叩斤L(fēng)機額定的最高排氣壓力，所以即使輸送條件有些變化，也能保持一定程度的適應性，適合于高濃度長距離輸送。
3．整個裝置內部處于正壓狀態，物料易從排料口排出。卸料器和除塵器結構較簡單，但供料器結構較復雜。在輸送過程中，灰塵容易飛揚。
氣力輸送裝置特點
1.物料在密閉管道內運行，不揚塵，環境整潔。
2.能耗低，噪音小。
3.管道布置靈活，占地小。
4.可遠距離輸送，達到500米以上。
5.自動化程度高，輸送的同時可以同時進行計量配料，混合等作用
5.自動化程度高，輸送的同時可以同時進行計量配料，混合等作用
氣力輸送裝置與傳統輸送機械的優勢
與機械式連續輸送裝置相比，其特點是：物料在輸送過程中完全密閉，受氣候和環境的影響小，工人工作條件好,物料不致受潮、污損或混入雜質，設備簡單,結構緊湊，布置靈活，占地較小，設備費用低，可同時進行某些工藝（如粉碎、烘干、分級）作業，易于集中控制，可實現自動化，提高輸送能力。除易碎、粘附性強、磨琢性大、有腐蝕性和易起化學變化的物料需特殊處理外，一般松散物料均可輸送。缺點是能耗較大，對物料的塊度、粘性和濕度有一定限制，風機噪聲大，輸送磨削性物料時，管道易磨損。為克服上述缺點，正在發展一種靜壓式輸送裝置。其基本原理是在輸送管中形成許多彼此相間的料栓和氣栓，用空氣壓力推送料栓前進以達到輸送的目的。此外,還有將氣流充入粉狀物料中,使物料流動性好而便于輸送的空氣輸送斜槽。

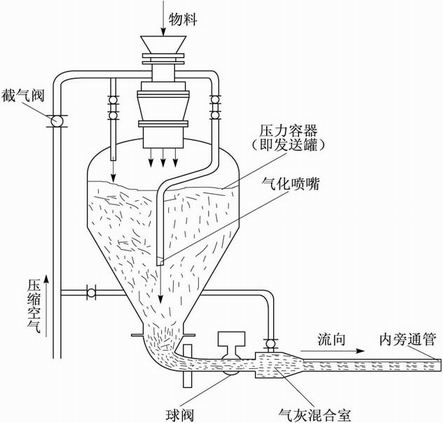

氣力輸送裝置組成結構
氣力輸送裝置與輸送管道、球形三通、增壓器、增壓彎頭等組成密封輸送系統，可以配自動控制電控系統，實現整個系統無人控制及配合PLC自動控制。

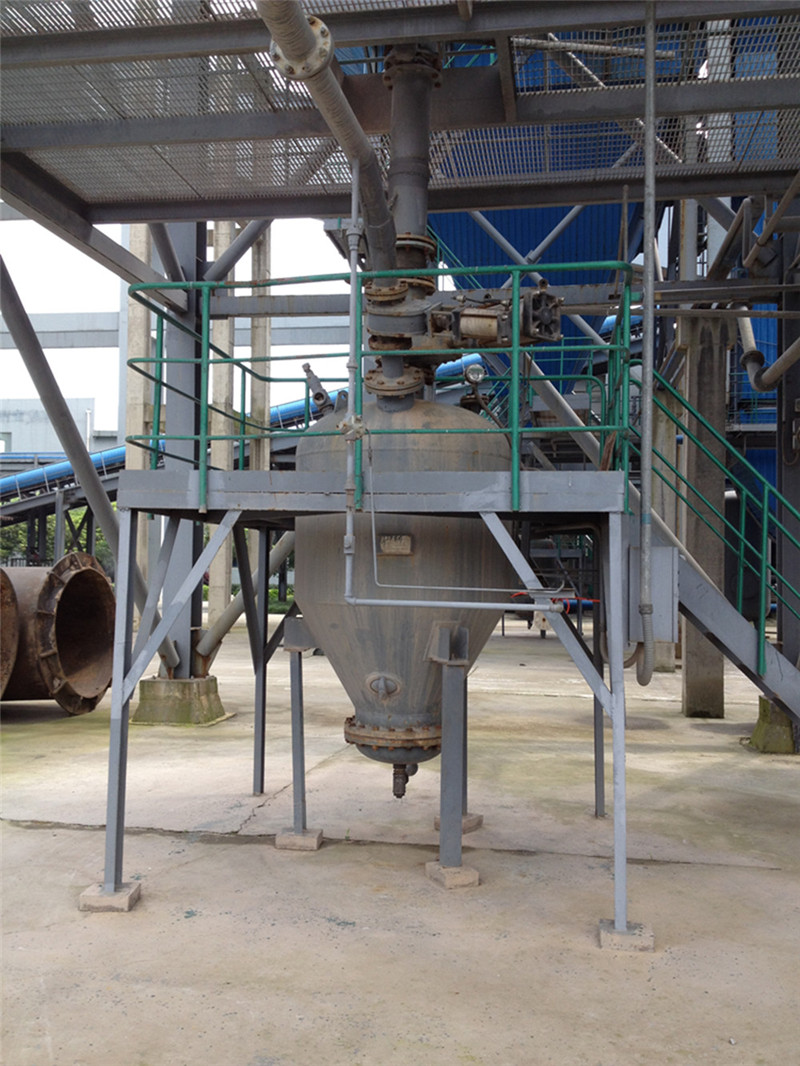

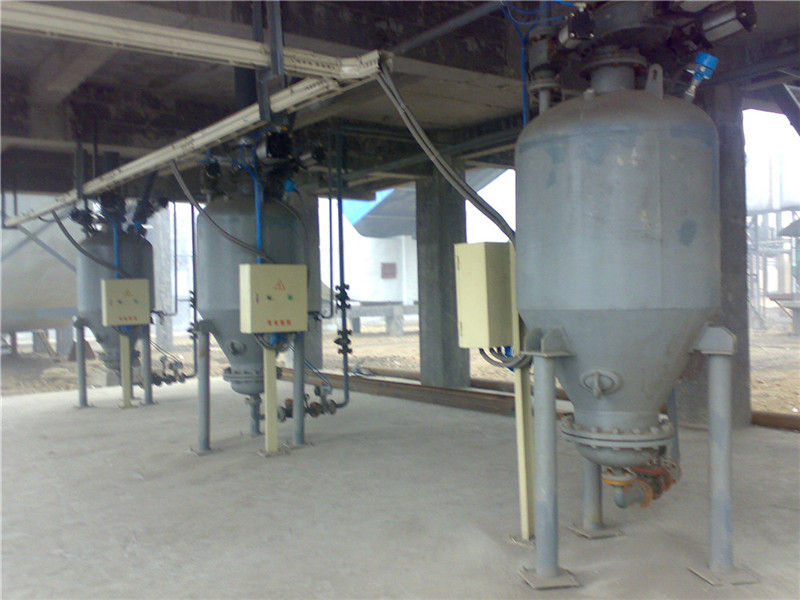

氣力輸送裝置項目案例
