除塵灰兩段式稀相氣力輸送系統技術概況
一、除塵灰兩段式系統技術概況
1、：1臺；灰量：4.5t/h；將和灰斗中的粉塵通過方式輸送至終端接收倉。因現場輸送距離限制為保證輸送效果考慮采用二段輸送；即：除塵器錐斗輸送至中間緩沖倉，再由中間緩沖倉接輸送設備輸送至終端接收倉。
二、環境及使用條件（用戶提供）三、設計依據
（1）布袋除塵器：1臺； 輸送：粉煤灰；比重：0.5-0.6
除塵器共6個灰斗，分兩排，每排3個灰斗；輸送量：0.75T/H/錐斗
輸送水平距離：約 200M
輸送垂直距離：約 30M
一段輸送：設定距離100M。垂直6M.彎頭個數3個
二段輸送：設定距離100M。垂直30M.彎頭個數3個
彎頭個數：約6個。
四、除塵灰稀相組成
4.1根據除塵灰下料量及往期經驗，制定本方案

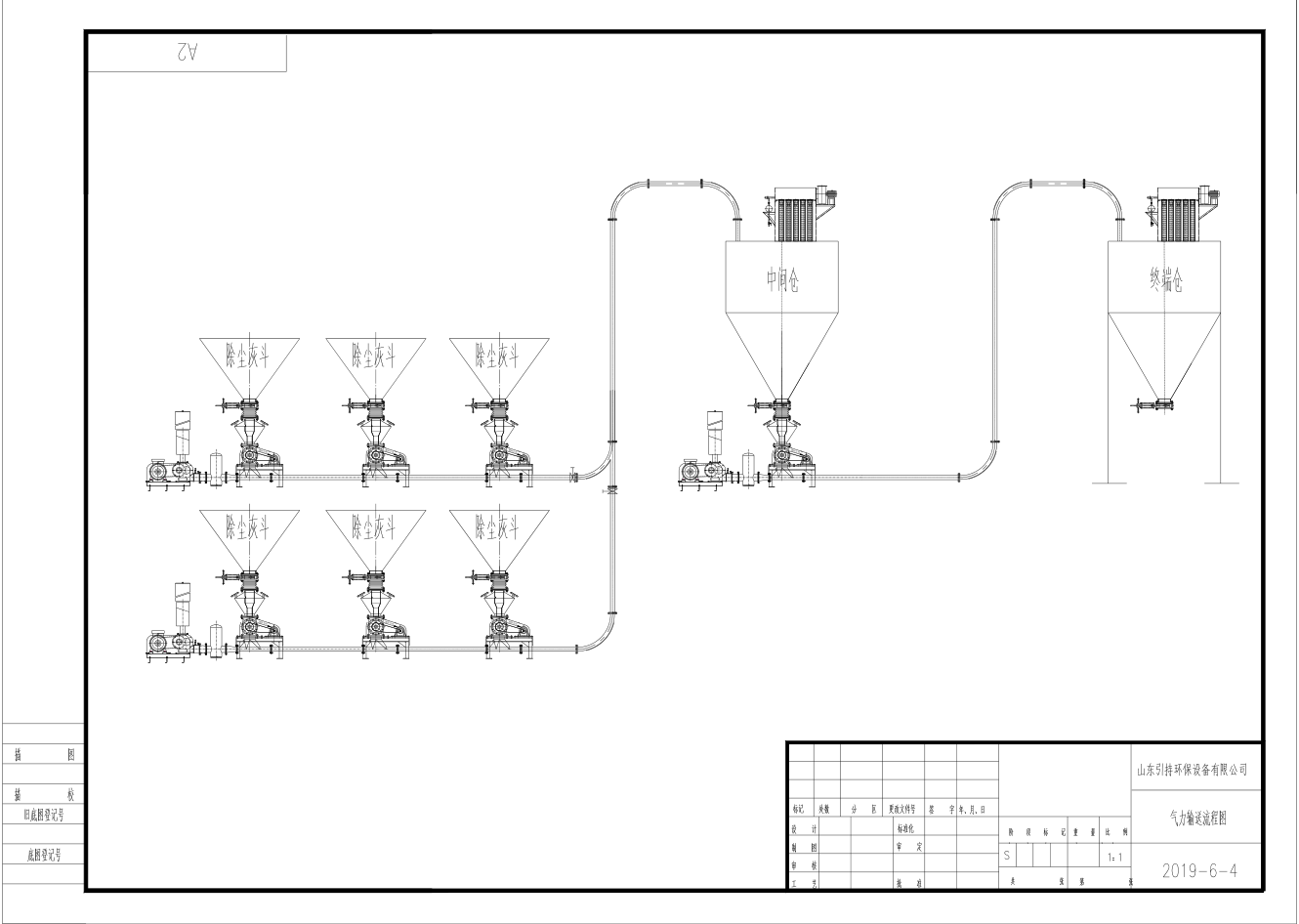

確定的工藝流程如下：
一段輸送：
提供動力-除塵器灰斗下料口——手動檢修閥——軟連接——抽氣室————加速室——輸送管道——中間緩沖倉
一段輸送兩臺羅茨風機通過手動蝶閥可以互為備用，兩排通過岔路閥組匯成一條輸送管線進入中間緩沖倉
二段輸送：
羅茨風機提供動力-除塵器灰斗下料口——手動檢修閥——軟連接——抽氣室——旋轉供料器——加速室——輸送管道——終端接收倉
4.2工藝描述：
一段輸送：
除塵器共兩排灰斗，每排3個，共6個；每一排的除塵灰斗用3臺旋轉供料器串聯在一起用一臺羅茨鼓風機通過輸送管道輸送，兩臺羅茨風機可以互為備用通過手動蝶閥切換調節。
除塵器灰斗中的除塵灰在重力的作用下經由手動檢修閥、軟連接、抽氣室進入旋轉供料器，在旋轉供料器的轉子帶動下均勻的落入下部的加速室，由后部羅茨風機提供的為動力經由輸送管道及彎頭輸送至用戶中間緩沖接收倉，倉內多余的氣體經由上部的脈沖布袋除塵器排出。
二段輸送：
中間緩沖倉的除塵灰在重力的作用下經由手動檢修閥、軟連接、抽氣室進入旋轉供料器，在旋轉供料器的轉子帶動下均勻的落入下部的加速室，由后部羅茨風機提供的氣源為動力經由輸送管道及彎頭輸送至用戶終端緩沖接收倉，倉內多余的氣體經由上部的脈沖布袋除塵器排出。
4.3系統組成
除塵灰稀相氣力輸送系統主要是由羅茨風機、旋轉供料器系統、電器控制系統等組成。
4.4系統特點
該系統配置簡潔、能耗低、無污染、操作簡單、占用空間小、投資小
五、部分設備主要參數：
1、手動檢修閥：安裝于下料口下方，主要用于下部設備檢修時關閉上部倉內物料不再下流之用，因只在檢修時使用，開啟次數較少，故采用手動方式；
材 質：閥體鑄鋼，閥板為304；
規格數量：DN150 6臺
質 保：1年
2、軟連接： 安裝于檢修閥下部便于設備安裝，維修時拆卸靈活
材 質：不銹鋼
規格數量：DN150 6臺
質 保：1年
3、旋轉供料器：是本氣力輸送系統的關鍵設備， 在加速室內裝有噴射裝置，使加速室排料口位置形成微負壓，將落入的除塵灰輸送至終端接收倉。
其特點：
（1）、供料器結構緊湊、體積小、密封性能好。
（2）、加工精度高，葉輪與殼體、端蓋之間的間隙可達0.05mm左右，保證了其泄風量較低，傳動平穩，易于保養和維修。
（3）、在供料器的端蓋兩側設置吹堵裝置，防止黏性物料進入葉輪和端蓋空間造成葉輪無法轉動。
（4）、本設備配備為襯套耐磨型旋轉供料器，電機功率0.75KW。
（5）規格數量：YCGN-50 6臺
材 質：鑄鋼
質 保：1年
（6）規格數量：YCGN-120 1臺
材 質：鑄鋼
質 保：1年
4、加速室： 用于物料輸送時的料氣混合，有利于物料的順利輸送，是稀相輸送系統中的關鍵設備之一。
（1）規格數量：DN150-200-125 6臺
材 質：鑄鋼
質 保：1年
（2）規格數量：DN250-200-125 1臺
材 質：鑄鋼
質 保：1年
5、三葉羅茨風機：為除塵灰輸送提供氣源。
（1）規格數量：YCSR-175 P=30kw 2臺
材 質：鑄鋼
質 保：1年
（2）規格數量：YCSR-175 P=37kw 1臺
材 質：鑄鋼
質 保：1年
6、耐磨彎頭：輸送管道90°彎頭，內襯耐磨材料。
規格數量：DN125 R=800 6件
材 質：碳鋼
7、岔路閥組：DN125-125-125 含手動球閥DN125*2
六、供貨范圍
注：本項目按照設備清單供貨，其他安裝輔材用戶自備。
七、裝置性能保證
規程、規范和標準
系統設計及制造：我方根據用戶要求及現場實際情況，按國家標準設計出合理的輸送系統，設備結構新穎、布置靈活，整套系統性能安全可靠、能耗低。
我方的設計及制造符合（但不限于）以下規范及標準：
GB/T150-98 《壓力容器生產制造標準》
GBJ232-82 《電氣裝置安裝工程施工及驗收規范》
GB50017-2003 《鋼結構設計規范》
GB50305-95 《鋼結構工程施工及驗收規范》
GBJ253-82 《工業管道施工及驗收》
GBJ93-86 《工業自動化儀表施工和驗收規范》
GB50054-95 《低壓配電裝置及線路設計規范》
GB50055-93 《通用用電設備配電設計規范》
如果執行標準與上述規范和標準有明顯抵觸的條文，我方及時通知用戶進行書面形式溝通確認，或按高標準執行。
產品售后服務承諾
本公司有專業售后服務隊，對用戶設備出現故障接到通知后，通過電話溝通無法解決的問題，48小時內趕到現場及時解決處理。
對用戶定期追訪，建立用戶檔案。
售后服務長期合作，建立友好關系，做到用戶滿意，服務及時。
質保期內成本價供應配件。
設備終生跟蹤服務，包括用戶大修時參與配合。
